Обзор

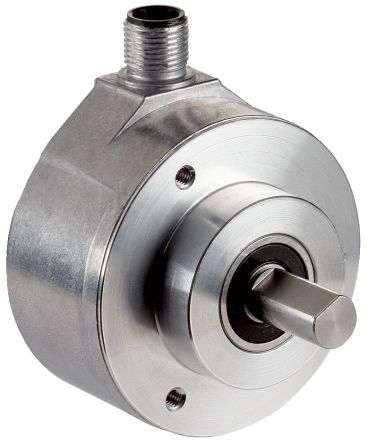

С высокой общей разрешающей способностью 18 бит (AFS60) или 30 бит (AFM60) и большим выбором программируемых параметров, одноповоротный абсолютный энкодер AFS60 и абсолютный многоповоротный энкодер AFM60 являются лучшими образцами в области вращательных энкодеров. Высокое разрешение в сочетании с высокой степенью защиты IP позволяет использовать их в большом количестве промышленных приложений. Оба энкодера оснащены интерфейсом SSI, AFM60 дополнительно доступен с комбинированными интерфейсами SSI + инкрементальный и SSI + синус / косинус. Благодаря большому расстоянию до подшипника в 30 мм, продуктовая линия AFS60 / AFM60 достигает значительно лучших вращательных свойств по сравнению с энкодерами с заблокированными шариковыми подшипниками. Несмотря на большое расстояние между подшипниками, продукты AFS60- / AFM60 выделяются своим компактным форм-фактором. AFS и AFM60 SSI можно программировать с помощью программного инструмента на базе ПК PGT-08-S или портативного программного инструмента PGT-10-Pro.

Кратко

Высокое разрешение абсолютного энкодера до 30 бит (AFM60) или до 18 бит (AFS60)
Фланец для зажима, синхро-фланец, сквозной или несущей полый вал
Интерфейс SSI -, SSI + инкрементальный или SSI + синус / косинус
Разрешение, смещение и т.д. программируемы (в зависимости от типа)
Подключение: разъем M12, M23 или кабельный выход
Степень защиты: IP67 (корпус), IP65 (вал)
Температура эксплуатации: –40 ° C до +100 ° C (в зависимости от типа)

Ваши преимущества

Программируемость энкодера позволяет снизить запасы, повысить время безотказной работы машин и упростить установку
Точное позиционирование благодаря высоким разрешениям
Большой выбор механических интерфейсов и возможности для установления электрических контактов: подходит для всех приложений
Подходит для приложений с ограниченным пространством (очень малая глубина установки 30 мм)
Очень хорошие вращательные свойства благодаря большому расстоянию до подшипника
Программный инструмент и программное обеспечение с автоматическим обнаружением энкодера для AFS60 / AFM60 / DFS60

Применения

Абсолютное измерение положения на одном или нескольких токарных станках в различных машинах и установках, таких как станки, упаковочные системы, деревообрабатывающее оборудование
Определение местоположения в стеллажах
Измерение хода пресса с абсолютным энкодером
Регулировка высоты хода пресса
Мониторинг угла лезвия
Управление мотором наклона
Управление мотором азимута
Определение положения роликового каретки и определение высоты положения подъемной балки
Мониторинг скорости и положения на лифте с энкодерами
Определение положения на высокоскоростной двери
Мониторинг гелиостата в солнечных электростанциях CSP
Положение впускных и выпускных клапанов с основными вентиляторами
Мониторинг положения крышки печи для ковшей во время вторичных металлургических процессов
Определение положения крышки во время вакуумного дегазации и вакуумного кислородного декарбонирования
Определение положения вакуумной камеры с дегазатором Ruhrstahl Heraeus
Положение впускных и выпускных клапанов с основными вентиляторами
