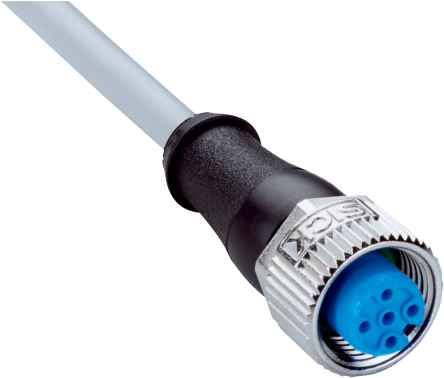

Кабель датчика-актуатора Sick YF2A15, длина кабеля 5м, серая оболочка - YF2A15-050VB5XLEAX / 2096240

Этот кабель датчика-актуатора обеспечивает надежное соединение между датчиками с разъемом M12 и системами управления в промышленных условиях. Он предназначен для общего сигнализирования датчиков/актуаторов и предлагает гибкую длину для машин и установочных схем, где требуется разъем M12 с незакрепленными проводами.

Особенности и преимущества

• Пять проводников, обеспечивающих до 4A постоянного тока
• ПВХ-оболочка для соответствия химическим зонам и удобства в обращении
• Номинальное максимальное напряжение 125V для цепей актуаторов
• Защита IP65 IP66K IP67, позволяющая мытье и использование в жестких условиях
• Гибкая работа при температуре до −5 °C для динамичных установок
• Крутящий момент затяжки 0.6 N·m для надежных соединений M12

Применения

• Подходит для подключения датчиков приближения к шкафам управления в автоматизации
• Идеален для проводки актуаторов на сборочных линиях, требующих мытья
• Используется с дискретными модулями ввода/вывода, где незакрепленные провода позволяют индивидуальные подключения
• Может использоваться для модернизации датчиков, требующих длины кабеля 5 м
• Подходит для установок в зонах, подверженных воздействию химических веществ, требующих ПВХ-оболочки

Как разъем крепится к панелям оборудования или датчикам?

Женский конец M12 использует винтовую гайку с шириной граней 13 мм и заданным крутящим моментом 0.6 N·m для обеспечения надежного механического и электрического соединения.

Каковы детали электрического подключения и проводников для завершения?

Кабель состоит из пяти экранированных проводников с сечением 0.34mm² каждый, представленных в виде незакрепленных проводов для прямой пайки или подключения к клеммным блокам.

Какие температуры может выдерживать кабель при непрерывном движении?

Для гибких приложений рабочий диапазон составляет от −5 °C до +80 °C, в то время как стационарные установки допускают от −30 °C до +80 °C, а головка разъема имеет рейтинг от −25 °C до +85 °C.

Какие механические ограничения по изгибу должны соблюдать установщики?

Соблюдайте радиус изгиба более 10x диаметра кабеля для подвижного использования и более 5x диаметра для фиксированной прокладки, чтобы сохранить целостность проводников.

Какие стандарты и признания относятся к использованию этого кабеля в промышленных установках?

Он имеет маркировку CE и зарегистрирован в UL с номером файла E335179, что указывает на его пригодность для признанных промышленных приложений.
