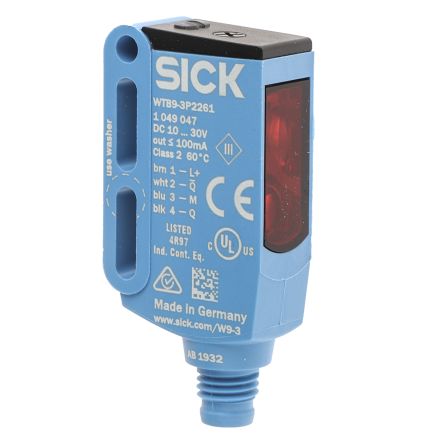

SICK W9-3 Series Photoelectric Sensor, IP66/IP67/IP69K, Pin Point LED Light Source - WTB9-3P2261 Этот фотоэлектрический датчик обнаруживает объекты с использованием подавления фона и предназначен для задач промышленной автоматизации. Он работает от постоянного источника питания, переключается через PNP-выход и подключается через разъём M8 с 4 контактами. Устройство выполнено из пластика Vistal с защитой от проникновения, подходящей для сложных условий, и может быть установлено на панель для компактных установок. Особенности и преимущества • Быстрый отклик 0.333 мс позволяет высокоскоростное обнаружение для быстрых циклов
• Диапазон обнаружения 20mm–200mm на объектах с низким коэффициентом отражения поддерживает точность на коротких расстояниях
• Датчик приближения с точечным LED создает маленькое световое пятно для точного нацеливания
• PNP-выход M8 с 4 контактами передает сигналы переключения для легкой интеграции с PLC
• Промышленный датчик IP67 IP69K устойчив к пыли, воде и высоконапорной очистке
• Рабочий диапазон −40 до 60 °C позволяет использовать в экстремальных температурных условиях Применения • Подходит для проверки захвата и размещения в автоматизированной сборке
• Идеален для обнаружения объектов на конвейере, где требуется подавление фона
• Используется на инспекционных станциях для различения переднего и заднего фона
• Может использоваться для обнаружения присутствия на упаковочной линии объектов с низким коэффициентом отражения
• Подходит для обнаружения мелких деталей в ячейках производства электроники Какой источник света используется и насколько точен луч? Используется красный точечный LED с длиной волны 650nm и сфокусированным пятном до Ø4.5mm на расстоянии 75mm для точного нацеливания. Как диапазон обнаружения зависит от отражательной способности объекта? Максимальное расстояние обнаружения варьируется в зависимости от отражательной способности: белый (90% отражение) достигает до 350mm, в то время как темный (6% отражение) указан от 20mm до 200mm для надежного переключения. Какие ограничения по электрическому питанию и выходу применимы? Он принимает питание 10V–30V DC с ограничениями по пульсациям и предоставляет дополнительный PNP-выход с Imax до 100mA, сниженным при более высоких температурах окружающей среды. Как настраивается устройство и как указывается статус? Чувствительность устанавливается с помощью 5-оборотного потенциометра, а светодиоды показывают уровень питания и полученного света для выравнивания и настройки.
