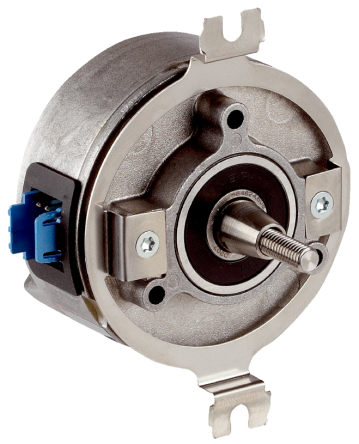

SICK SRM50 Series Rotary Encoder, HIPERFACE Interface, IP40 - SRM50-HFA0-K21 / 1037071

Этот энкодер является устройством обратной связи для моторов HIPERFACE®, предназначенным для обеспечения высокоточного абсолютного позиционного обратной связи для сервомоторов в промышленной автоматизации. Он предоставляет точную угловую информацию через бинарный абсолютный код и канал процессных данных и предназначен для непрерывной работы в широком диапазоне температур в электрически проводящих корпусах, соответствующих требованиям монтажа ЭМС.

Особенности и преимущества

• 134,217,728 шагов всего для тонкой позиционной разрешающей способности
• 4,096 абсолютных оборотов для отслеживания многооборотных позиций
• менее или равно 6,000min⁻¹ абсолютное обновление позиции для надежного управления
• 0.3 дюйма шаг измерения при интерполяции для точного управления движением
• Рабочий момент 0.2Ncm, обеспечивающий низкое трение приводов
• Рейтинг корпуса IP40 при установленном соединительном разъеме для защищенных установок

Применения

• Подходит для замкнутого управления сервомоторами на производственных линиях
• Идеально для прецизионной индексации на поворотных столах и редукторах
• Используется с контроллерами моторов, требующими доступа к параметрам HIPERFACE
• Может использоваться для обратной связи по положению в роботизированных суставах и актуаторах

Какое электрическое питание требуется?

Он принимает постоянное напряжение в диапазоне 7V–12V с рекомендуемым 8V и типичным потреблением тока 80mA без внешней нагрузки.

Как интерфейс передает конфигурацию и процессные данные?

Устройство предоставляет связь HIPERFACE® для обмена параметрами наряду с параметрическими каналами на основе RS485, используя выделенные пары Data+ и Data−.

Какие выходные сигналы для угловой информации?

Он производит синусоидальные и косинусоидальные аналоговые сигналы, плюс каналы опорной синусоиды/косинусоиды, с возможностью выходной частоты до 200kHz для синусоидальных сигналов.

Насколько толерантно механическое соединение к несоосности?

Статическая радиальная допустимость составляет ±0.3mm и осевая ±0.75mm, в то время как динамические допуски составляют ±0.1mm радиально и ±0.2mm осево для учета движения привода.

Какие экологические нагрузки он может выдержать?

Он работает в диапазоне от −30°C до +115°C, выдерживает удары 100g и вибрацию до 20g в диапазоне 10Hz–2000Hz при установке в соответствии с рекомендациями ЭМС.
