Обзор

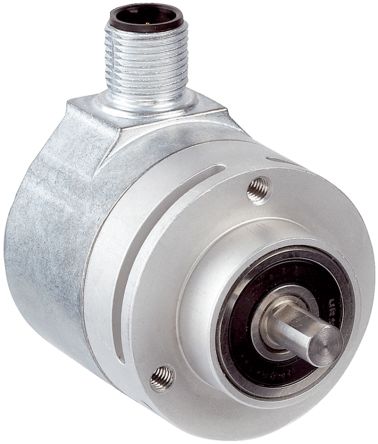

Энкодер SKS36/SKM36 является первым представителем нового поколения оптических систем обратной связи для двигателей. С 128 синусоидальными/косинусоидальными сигналами на оборот, эта серия представляет собой стандартное решение среди систем MFB с интерфейсом HIPERFACE®. Особая черта этого поколения: очень маленький кодовый диск с радиусом кодовой дорожки всего 2 мм позволяет осуществлять целостное сканирование. В этом случае неизбежные ошибки эксцентриситета кодового диска, подшипника и вала, которые возникают в традиционных системах, компенсируются системой. Высокие угловые скорости больше не ограничиваются кодовым диском благодаря расположению кодового диска в центре вращающейся оси.

Абсолютное указание положения с количеством инкрементов 4,096 инкрементов на оборот и максимум 4,096 оборотов. Хранение данных, специфичных для двигателя, в электронном типовом ярлыке и программирование являются важными особенностями этой продуктовой семьи. Системы обратной связи для двигателей, сертифицированные по SIL2/PL d, соответствуют современным требованиям в области технологии безопасности и упрощают процесс сертификации.

Кратко

Системы обратной связи для двигателей для стандартного диапазона производительности
128 синусоидальных/косинусоидальных периодов на оборот
Абсолютное положение с разрешением 4,096 инкрементов на оборот и 4,096 оборотов с многослойной системой
Программирование значения положения и электронный типовой ярлык
HIPERFACE®
интерфейс
Интегрированная версия и автономный дизайн
Сертифицировано по SIL2/PL d (действительно только для SKS36S/SKM36S-H...)
Соответствует RoHs

Ваши преимущества

Небольшие размеры позволяют производителям низкомощных и минимально мощных двигателей значительно уменьшить размеры своих двигателей
Автономная версия идеально подходит в качестве главного и путь-энкодеров
Системы обратной связи SKS/SKM36 сильно проникли на рынок приводной технологии
Последовательные механические компоненты в SEK/SEL37 обеспечивают высокую степень гибкости с различными системами энкодеров

Применения

Безопасный мониторинг движения систем AGV и AGC с одной серводвигательной технологией
Мониторинг движения через HIPERFACE
