Обзор

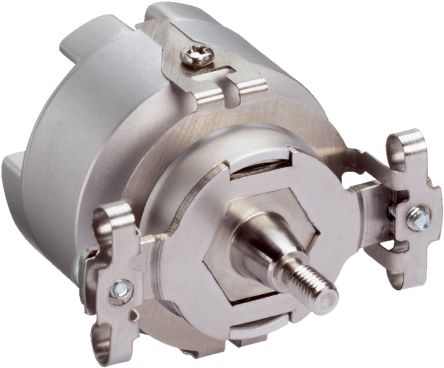

Системы обратной связи для моторов имеют ротационный интерфейс связи и предназначены для абсолютной интеграции одного оборота. Они оснащены системой безопасности и оптической технологией, с диапазоном рабочих температур от -20°C до +110°C. Кодировщик представляет собой первоочередное предложение нового поколения оптических систем обратной связи для моторов. С 128 синусоидальными/косинусоидальными сигналами на оборот, эта серия устанавливает стандарт среди систем MFB с интерфейсом HIPERFACE. Примечательной особенностью этого поколения является исключительно маленький кодовый диск с радиусом кодовой дорожки всего 2 мм, что позволяет осуществлять комплексное сканирование. Эта система компенсирует неизбежные ошибки эксцентриситета в кодовом диске, шарикоподшипнике и валу, встречающиеся в традиционных системах. Более того, размещение кодового диска посередине ротационной оси устраняет ограничения на высокие угловые скорости, накладываемые кодовым диском.

Она предлагает абсолютное указание положения с количеством делений 4,096 делений на оборот и максимум 4,096 оборотов. Ключевые особенности этой продуктовой серии включают хранение данных, специфичных для мотора, в электронном типовом ярлыке и программируемость. Сертифицированные по стандартам SIL2/PL d, эти системы обратной связи для моторов соответствуют современным требованиям безопасности и упрощают процесс сертификации.

Кратко

Системы обратной связи для моторов для стандартного диапазона производительности
128 синусоидальных/косинусоидальных периодов на оборот
Абсолютное положение с разрешением 4,096 делений на оборот и 4,096 оборотов с многоповоротной системой
Программирование значения положения и электронного типового ярлыка
Интегрированная версия и автономный дизайн
Соответствует RoHs

Ваши преимущества

Малые размеры позволяют производителям низкомощных и минимально мощных моторов значительно уменьшить размеры своих моторов
Автономная версия идеально подходит в качестве главного и путевого кодировщиков
Системы обратной связи SKS/SKM36 сильно проникли на рынок приводной технологии
Последовательные механические компоненты в SEK/SEL37 обеспечивают высокую степень гибкости с различными системами кодировщиков

Применения

Мониторинг движения через HIPERFACE
