Обзор

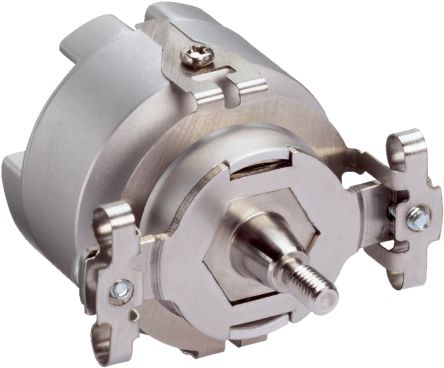

Системы обратной связи мотора имеют интерфейс вращательной связи, абсолютную многовращающую модель, 128 интеграционных периодов на оборот, систему безопасности, механический дизайн, конусный вал, пружинную монтажную пластину и оптическую технологию. Кодировщик представляет собой первое предложение нового поколения оптических систем обратной связи мотора. С 128 синусоидальными/косинусоидальными сигналами на оборот эта серия задает стандарт среди систем MFB с интерфейсом HIPERFACE. Примечательной особенностью этого поколения является его исключительно маленький кодовый диск с радиусом кодовой дорожки всего 2 мм, что позволяет проводить комплексное сканирование. Эта система компенсирует неизбежные ошибки эксцентриситета в кодовом диске, шарикоподшипнике и валу, встречающиеся в традиционных системах. Более того, размещение кодового диска в центре вращательной оси устраняет ограничения на высокие угловые скорости, накладываемые кодовым диском.

Она предлагает абсолютное указание положения с количеством делений 4,096 делений на оборот и максимум 4,096 оборотов. Ключевые особенности этой продуктовой серии включают хранение специфических для мотора данных в электронном типовом ярлыке и программируемость. Сертифицированные по стандартам SIL2/PL d, эти системы обратной связи мотора соответствуют современным требованиям безопасности и упрощают процесс сертификации.

Кратко

Системы обратной связи мотора для стандартного диапазона производительности
128 синусоидальных/косинусоидальных периодов на оборот
Абсолютное положение с разрешением 4,096 делений на оборот и 4,096 оборотов с многовращающей системой
Программирование значения положения и электронного типового ярлыка
Интегрированная версия и автономный дизайн
Соответствует RoHs

Ваши преимущества

Небольшие размеры позволяют производителям маломощных и минимально мощных моторов значительно уменьшить размеры своих моторов
Автономная версия идеально подходит в качестве главного и путевых кодировщиков
Системы обратной связи мотора SKS/SKM36 сильно проникли на рынок приводной технологии
Последовательные механические компоненты в SEK/SEL37 обеспечивают высокую степень гибкости с различными системами кодировщиков

Применения

Мониторинг движения через HIPERFACE
