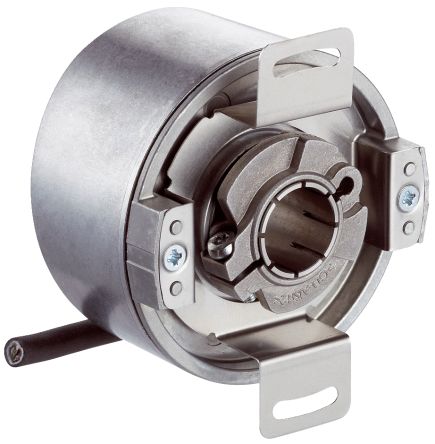

SICK SFS60 Series Absolute Encoder, Die Cast Aluminium Housing, 12V Maximum Supply Voltage - SFS60-HLKT0K02 / 1052142

Этот абсолютный энкодер обеспечивает точную обратную связь по угловому положению для управления двигателем и автоматизации с использованием интерфейса HIPERFACE. Он предназначен для интеграции с промышленными приводами и контроллерами, где требуются данные абсолютного положения с высоким разрешением и надежная защита от окружающей среды.

Особенности и преимущества

• 1024 синусоидальных/косинусоидальных периодов на оборот для тонкой интерполяции
• 32768 полных шагов, позволяющих получать абсолютные значения многократного оборота
• Рабочая скорость до 6000мин⁻¹ для непрерывного вывода положения
• Диапазон питания 7V–12V с поддержкой рекомендуемой работы на 8V
• Корпус с классом защиты IP65 для защиты от пыли и брызг
• Рабочая температура до 115°C для высокотемпературных установок

Применения

• Подходит для обратной связи сервомотора в автоматизированных производственных линиях
• Идеально подходит для суставов роботов, требующих абсолютного многоповоротного положения
• Используется с контроллерами привода, требующими коммуникации HIPERFACE
• Может использоваться для высокотемпературных сервомоторов на литейных заводах
• Подходит для модернизации ротационных приводов, требующих герметичных датчиков

Какой формат сигнала используется для передачи абсолютного положения?

Устройство выводит двоичные абсолютные значения и предоставляет синусоидальные/косинусоидальные аналоговые каналы для интерполяции и ссылок на положение.

Как осуществляется механическое соединение для передачи крутящего момента?

Сквозной полый вал диаметром 10 мм из нержавеющей стали соединяется с муфтой статора и фланцевым узлом для передачи вращательного движения.

Какое электрическое соединение предусмотрено для установки?

Предусмотрен радиальный кабель на 8 жил длиной 1.5 м для питания, заземления, данных и аналоговых сигналов.

Как он работает при вибрации и ударах, характерных для промышленных условий?

Устройство выдерживает удары до 100g в течение 6 мс и вибрацию от 10 Гц до 2000 Гц при 20g в соответствии с соответствующими стандартами испытаний.

Какие данные о техническом обслуживании или сроке службы актуальны для износа подшипников?

Срок службы шариковых подшипников составляет 3.6x10^9 оборотов, а момент инерции ротора составляет 40 г·см² для помощи в динамических расчетах.
