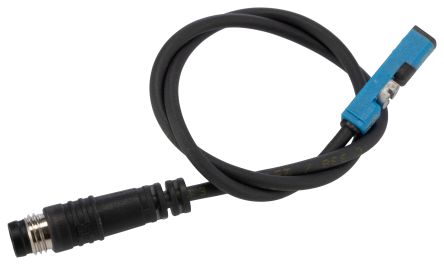

SICK MZT8 Серия Пневматический Датчик, 2.9mm Диаметр, IP68 - MZT8-03VPS-KP0 Этот пневматический датчик является компактным магнитным детектором цилиндров, предназначенным для пневматических актуаторов с T-образным пазом, обеспечивая бесконтактное определение положения для промышленной автоматизации. Он крепится к профилям, стяжным штангам, цилиндрам круглого корпуса и цилиндрам с пазом под шип. Датчик соединяется через трехпроводное DC соединение с разъемом M8. Корпус выполнен из полиамида 12 и включает светодиод для индикации состояния переключения. Особенности и Преимущества • PNP переключение до 30V позволяет прямое подключение к PLC
• Функция NO для стандартных цепей управления с нормально открытым контактом
• Высокая частота переключения 1000Hz поддерживает быстрое обнаружение циклов
• Широкий диапазон температур −30°C до +80°C для работы в условиях повышенных температур
• Рейтинг защиты IP68 для защиты от погружения и пыли
• Защита от короткого замыкания и обратной полярности снижает количество ошибок в проводке Применения • Подходит для определения положения поршня в цилиндрах с T-образным профилем
• Идеален для интеграции на направляющих SMC CDQ2 и ECDQ2
• Используется с цилиндрами круглого корпуса и стяжными штангами для мониторинга конца хода
• Может использоваться для компактных пневматических актуаторов на сборочных линиях
• Подходит для прокладки кабелей в цепях для мобильных машин Какие варианты кабелей и разъемов предоставляются для установки? Датчик поставляется с 3-контактным кабелем, завершенным разъемом M8 и оболочкой PUR, предназначенной для использования в цепях, диаметр кабеля 2.9mm и сечением проводника 0.14mm². Как датчик справляется с механическими нагрузками и движением? Он выдерживает удары до 30g и вибрацию в диапазоне 10-55 Hz, предлагает допустимый крутящий момент ±270°/10cm и выдерживает более 2 миллионов циклов кручения. Какие электрические ограничения следует учитывать во время работы? Работает в диапазоне от 10V DC до 30V DC с типичным потребляемым током 10mA, максимальный постоянный ток не более 200mA и падение напряжения не более 2.2V. Насколько точно и повторяемо работает переключение? Типичная чувствительность реакции составляет 2.6mT с гистерезисом около 0.7mT, расстояние превышения обычно 3mm и воспроизводимость лучше 0.1mT.
