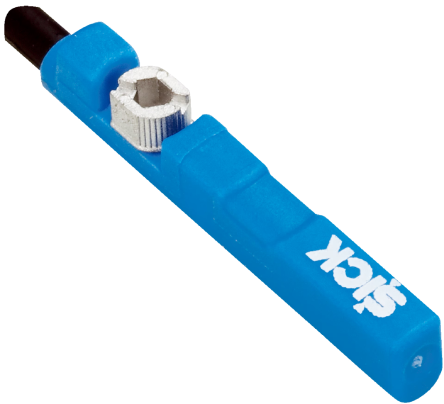

SICK Magnetic Pick Up, Plastic Housing, IP68 - MZC1-2V2PS-KP0 / 1059735

Этот магнитный датчик представляет собой компактный сенсор, предназначенный для обнаружения положения поршня в цилиндрах с C-слотом и круглого корпуса для промышленной автоматизации. Он работает от трехпроводного постоянного тока и подходит для установок, требующих надежного, подключенного по кабелю переключающего элемента с нормально открытым выходом и осевым выходом кабеля.

Особенности и преимущества

• Питание 10V–30V DC поддерживает распространенные промышленные контрольные напряжения
• PNP переключение с частотой переключения 1000Hz обеспечивает быстрое обнаружение циклов
• Степень защиты IP68 позволяет использовать в условиях влажности или под водой
• Рабочий диапазон от –30°C до +80°C подходит для различных температурных условий
• Типичная чувствительность отклика 2.2mT обеспечивает надежное магнитное срабатывание

Применения

• Подходит для определения положения на пневматических цилиндрах с C-слотом
• Идеален для интеграции с рельсами SMC CDQ2 и ECDQ2
• Используется с профилями или цилиндрами с тягой для обратной связи о положении поршня
• Может использоваться в машинах, требующих водонепроницаемых датчиков при повышенных температурах
• Подходит для электрических панелей, где требуются компактные, подключенные по кабелю датчики

Какой тип выходного подключения предусмотрен для соединений?

Датчик использует трехпроводную схему подключения постоянного тока с осевым выходом кабеля и разъемом M8, 3-пиновым на кабеле PUR длиной 0.3м.

Как он работает при механических нагрузках?

Он выдерживает удары до 30g в течение 11мс и вибрацию от 10 до 55 Гц с амплитудой 1мм.

Какие защитные функции предотвращают электрические неисправности?

Встроенная защита от обратной полярности, защита от короткого замыкания и подавление импульсов при включении уменьшают риск во время пусконаладки.
