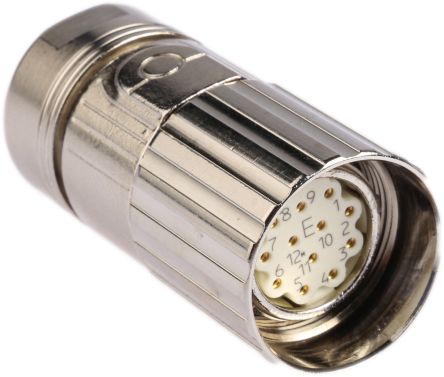

SICK Круглый Соединитель, 12 Контактов, Кабель, M23 Соединитель, Гнездо, Женский, IP66, IP67, Серия DOS-2312

DOS-2312-G / 6027538

Цена: 1 946 ₽

SICK DOS-2312 Серия Круглый Разъем, 12 Контактов, 7A Ток - DOS-2312-G / 6027538

Этот круглый разъем представляет собой прямой разъем M23 для монтажа на кабеле, предназначенный для использования в области промышленной автоматизации и передачи сигналов. Он обеспечивает экранированный, полевой разъем для 12-контактных соединений, где требуется надежная электрическая производительность и защита от окружающей среды. Разъем предназначен для включения в кабельные сборки управления, обратной связи и энкодеров в машинах и системах.

Особенности и преимущества

• 12 контактов с пайкой для надежной целостности сигнала
• Номинал до 7A для поддержки умеренных мощностей и сигналов
• Ограничение опорного напряжения 160V, подходящее для общих промышленных сигналов
• Защита корпуса до IP66/IP67 для мытья и пыльных условий

Применения

• Подходит для кабелей HIPERFACE® и SSI в системах привода
• Идеален для соединений сигналов инкрементальных энкодеров в петлях обратной связи
• Используется для экранированных интерфейсов M23 на моторах и сервоприводах
• Может использоваться для полевой проводки сетей датчиков панелей управления
• Используется с промышленными кабелями диаметром 5.5mm–10.5mm для монтажа на месте

Как разъем фиксируется к кабельным сборкам во время установки?

Используется механизм быстрого винтового соединения в сочетании с полевым пайкой для создания механически стабильного монтажа кабеля.

Какие характеристики экранирования он обеспечивает для чувствительных к шуму сигналов?

Корпус и блокировочная гайка никелированы и имеют интегрированный экранированный дизайн для снижения электромагнитных помех на парных сигнальных линиях.

Какие диаметры кабелей совместимы для надежного снятия напряжения?

Допустимый диапазон диаметра кабеля для правильного зажима и герметизации составляет 5.5mm–10.5mm.

Какие температурные экстремумы он может выдерживать во время непрерывной работы?

Разъем предназначен для непрерывной работы в диапазоне от −20°C до +130°C.
1
SICK Круглый Соединитель, 12 Контактов, Кабель, M23 Соединитель, Гнездо, Женский, IP66, IP67, Серия DOS-2312

Количество контактов 12
Размер корпуса 26 mm
Покрытие контактов Никель
Тип контакта (вилка/розетка) Внутренняя (гнездо)
Ориентация Прямой
Материал контактов Zinc
Материал корпуса Zinc
Серия DOS-2312
Минимальная рабочая температура -20°C
Вилка/Розетка Socket
Ток 7A
Бренд SICK
Тип крепления Кабель
Максимальная рабочая температура 130°C
Тип заделки Solder
Степень защиты IP IP66, IP67
Размер разъёма M23
Тип продукта Круговой разъём
Стандарты/Сертификаты Нет
