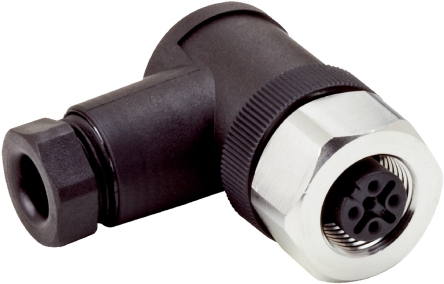

SICK DOS-0804 Серия Круглый Разъем, 4 Полюса, Размер Разъема M12 - DOS-1204-WN / 6028358 Этот круглый разъем представляет собой угловую, кабельную вилку M12, предназначенную для передачи питания и сигналов в условиях промышленной автоматизации. Это четырехконтактный, A-кодированный женский разъем, разработанный для соединения с помощью винтового крепления и полевой терминализации, подходящий для оборудования, требующего компактного, надежного соединения между кабелями и устройствами, работающими в широком диапазоне температур. Особенности и Преимущества • Номинальный ток 4A обеспечивает стабильное низкое питание для датчиков и актуаторов
• Устойчивость к 250V позволяет универсальное использование в цепях управления и сигнализации
• Контакты из никелированной меди и цинка устойчивы к коррозии и сохраняют проводимость
• Корпус из полиамида и PBT обеспечивает химическую стойкость и размерную стабильность
• Герметичность IP67 и IP69K позволяет использовать в условиях высокого давления и защиты от пыли
• Винтовое соединение обеспечивает надежную установку и обслуживание в полевых условиях Применения • Подходит для подключения датчиков приближения и трансдьюсеров в производственных линиях
• Идеален для соединения актуаторов и управления клапанами в процессных системах
• Используется с кабельными жгутами в мобильном оборудовании, требующем угловой прокладки
• Может использоваться для распределения сигналов в шкафах управления машинами с мойкой Какие размеры кабелей могут быть использованы при полевой сборке? Разъем принимает диаметры кабелей примерно от 3.5mm до 5mm и сечения проводников от 0.14mm² до 0.5mm² для совместимой терминализации. Как следует затягивать разъем для обеспечения правильного соединения? Используйте момент затяжки 0.4 N·m на фиксирующей гайке, чтобы надежно закрепить винтовое соединение без повреждения резьбы. Подходит ли разъем для установок с экранированными кабелями? Конструкция не экранирована, поэтому внешнее экранирование должно быть обработано отдельно, если есть опасения по поводу ЭМС. Каковы предельные температуры окружающей среды для надежной работы? Разъем рассчитан на использование в диапазоне температур от -40°C до +85°C для головки разъема.
