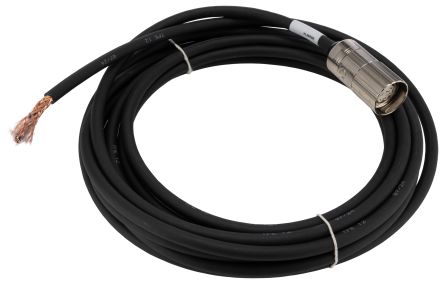

Сенсорный кабель-актуатор Sick DOL-2312-G10MMA3, длина кабеля 10м, черная оболочка - DOL-2312-G10MMA3

Этот сенсорный кабель-актуатор обеспечивает надежное соединение между датчиками с разъемом M23 и системами управления, обеспечивая инкрементальную передачу сигналов для промышленной автоматизации. Он предназначен для сред, требующих герметичных соединений и механической гибкости, предлагая прямой разъем M23 с одной стороны и незаконченные проводники с другой, чтобы позволить индивидуальные окончания на месте.

Особенности и преимущества

• 12-контактный разъем M23 для многосигнального подключения
• Экранированная конструкция снижает электромагнитные помехи
• Оболочка из полиуретана, подходящая для движения в цепях
• Номинал до 160V для поддержки распространенных напряжений датчиков
• Токовая способность 7A для обработки сигналов и маломощных нагрузок
• Степень защиты IP66 IP67 для защиты от пыли и воды

Применения

• Подходит для инкрементальных энкодеров и ротационных датчиков в конвейерах
• Идеально подходит для обратной связи в станках, требующих маршрутизации в цепях
• Используется с распределенными модулями ввода-вывода, нуждающимися в многожильных соединениях
• Может использоваться для определения положения в автоматизированных системах обработки
• Подходит для модернизации устаревших установок с окончаниями на свободных проводах

Как сконструирован кабель, чтобы выдерживать непрерывное движение?

Комбинация проводников и оболочка PUR предназначены для работы в цепях с рекомендуемым радиусом изгиба более 7.5x диаметра кабеля, что увеличивает срок службы при непрерывном сгибании.

Какое расположение проводников использует кабель для смешанных сигналов?

Внутреннее устройство состоит из нескольких размеров проводников: четыре пары 0.25mm², два проводника 0.5mm² и один проводник 0.14mm², что позволяет разделять питание и сигналы в одном основном жгуте.

Как крепление разъема обеспечивает надежное соединение?

Зажимная гайка выполнена из никелированного цинкового литья под давлением, обеспечивая механическое удержание и коррозионную стойкость в промышленных условиях.

Можно ли использовать этот кабель, где требуются безгалогенные материалы?

Да, как оболочка кабеля, так и изоляция указаны как безгалогенный полиуретан, что соответствует требованиям по снижению токсичных выбросов в случае пожара.

Каков общий диаметр кабеля и как это влияет на маршрутизацию?

Общий диаметр составляет 7.8mm, что помогает планировать размеры труб, сальников и радиус изгиба в кабельных лотках и цепях.
