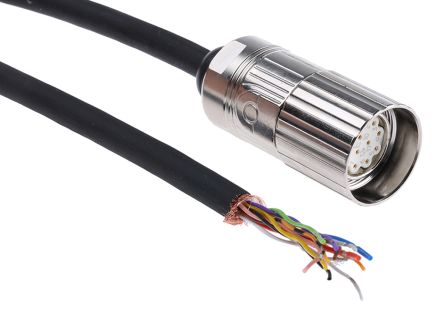

Кабель датчика-исполнителя Sick DOL Series, длина кабеля 3M, 12 контактов - DOL-2312-G03MMA1

Этот кабель датчика-исполнителя обеспечивает надёжное соединение между устройствами с разъёмом M23 "мама" и оборудованием, требующим свободных проводов в промышленных условиях управления. Он предназначен для передачи сигналов в автоматизированных системах, где требуется герметичное, гибкое соединение, и поддерживает такие интерфейсы данных, как SSI и RS-422.

Особенности и преимущества

• 12 контактов, обеспечивающих многоканальное распределение сигналов для сложных систем
• Экранированная конструкция, уменьшающая электромагнитные помехи для более чистых данных
• Длина 3M, обеспечивающая расширенный диапазон без дополнительных соединений
• Полиуретановая оболочка, устойчивая к абразивному воздействию и химическим веществам для долговечности
• Номинал 160V, позволяющий использовать в типичных низковольтных автоматизированных цепях
• Степень защиты IP66/IP67, позволяющая временное погружение и промывку

Применения

• Подходит для подключения энкодеров с использованием интерфейсов SSI или RS-422
• Идеален для кабелей датчиков станков в условиях промывки
• Используется с распределёнными I/O, требующими множественные проводники сигналов
• Может использоваться для модернизации проектов, заменяющих повреждённые сборки M23
• Подходит для проводки управления конвейерами и обработки материалов

Какие проводники включены для учёта смешанных типов сигналов?

Кабель содержит 12 проводников, расположенных в четырёх группах по два сечением 0.25mm², два сечением 0.5mm² и два сечением 0.14mm², что позволяет осуществлять питание и разнообразную проводку сигналов в одной оболочке.

Как кабель справляется с механическим изгибом в динамических установках?

Для приложений с постоянным изгибом минимальный радиус изгиба превышает 15x диаметр кабеля, что ограничивает напряжение на проводниках в движущемся оборудовании.

Какой температурный диапазон он может выдерживать при статическом и динамическом использовании?

Он функционирует в диапазоне от −30°C до +90°C при изгибе и остаётся стабильным до +130°C в стационарном состоянии.

Как обеспечивается крепление разъёма M23 и какие материалы используются?

Прямой разъём M23 "мама" использует корпус из TPU с латунной, никелированной запорной гайкой для механического удержания и проводимости.
