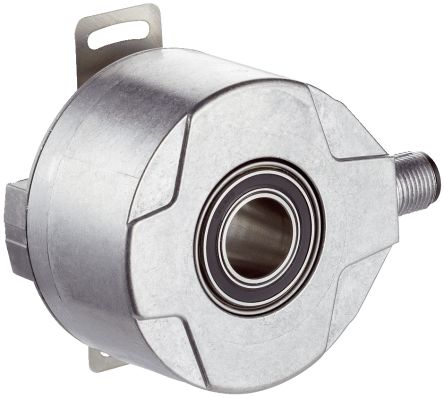

SICK DFS60 Series Incremental Encoder, IP65, Die Cast Aluminium Housing - DFS60B-TGEC01000 / 1064918

Этот инкрементный энкодер обеспечивает точную обратную связь о rotational position и скорости для систем промышленной автоматизации и управления. Разработан для монтажа через полый вал, он передает инкрементные сигналы через интерфейс push-pull и подходит для электрически шумных сред, где требуется надежная целостность сигнала и компактная упаковка.

Особенности и преимущества

• 1000ppr выход поддерживает высокое разрешение управления движением
• HTL push-pull интерфейс позволяет передавать сигналы на большие расстояния
• Шестиканальный выход предлагает A/B/Z и дополнительные каналы
• Частота выхода до 600kHz для систем с быстрым откликом
• Диапазон питания от 10 до 32 В позволяет интеграцию с различными управляющими напряжениями
• Корпус IP65 защищает электронику от пыли и влаги

Применения

• Подходит для обратной связи сервоприводов и шаговых двигателей на заводах
• Идеален для определения скорости конвейера и мониторинга вращения
• Используется с ПЛК для индексирования положения в упаковочном оборудовании
• Может использоваться для обратной связи по вращательной оси в подсистемах ЧПУ

Какие соединительные и механические ограничения применяются при установке?

Устройство использует полый вал, который принимает вал диаметром 14 мм и допускает ограниченное радиальное и осевое несоответствие в статических и динамических условиях; допустимые перемещения указаны отдельно для стационарных и подвижных установок.

Как ведет себя энкодер электрически в условиях неисправности?

Выходы включают защиту от обратной полярности и устойчивость к короткому замыканию с определенными пределами для коротких каналов к источнику питания или земле на ограниченное время.

Какие экологические нагрузки он может выдерживать в непрерывной эксплуатации?

Он выдерживает широкий диапазон влажности и вибрации, высокие ударные нагрузки и диапазон рабочих температур, включая использование до 100°C при соответствующих условиях монтажа.

Какой тип разъема и какие соображения по проводке необходимы для сигнала и питания?

Предоставляется разъем M12 с несколькими контактами для сигнальных каналов, опорного и питающего соединений; рекомендуется экранированное соединение кабеля, и экран соединен с корпусом на стороне энкодера.
