Обзор

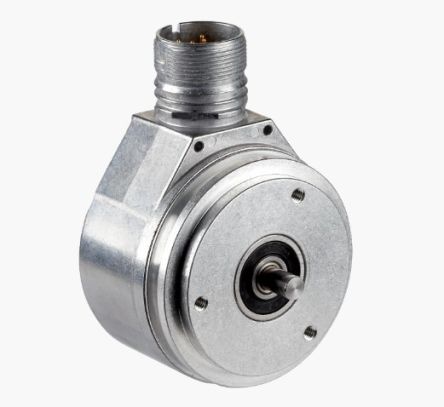

Инкрементные энкодеры имеют прочный вал с сервоподключением размером 6 мм x 10 мм. Они поддерживают интерфейс связи, работающий в диапазоне от 4.5 V до 5.5 V, совместимый с протоколами TTL и RS-422. Эти энкодеры подключаются через разъем M23 с 12 радиальными контактами, и каждый оборот генерирует 8,192 импульса. Высококачественный инкрементный энкодер диаметром 60 мм обладает множеством механических и электрических интерфейсов, а также корпусом, выполненным из алюминия или нержавеющей стали.

Пользователи имеют возможность самостоятельно программировать энкодер, если это необходимо. Выдающейся особенностью является множество доступных опций для программирования электрических параметров, таких как уровень выходного сигнала, количество импульсов на оборот или ширина нулевого импульса. Эта универсальность делает DFS60 высоко подходящим для требовательных приложений. С высоким классом защиты, широким диапазоном температур и надежно спроектированными шарикоподшипниками, DFS60 обеспечивает долговечность, что делает его идеальным энкодером для промышленных приложений, подверженных жестким условиям окружающей среды.

Кратко

Импульсы на оборот: до 65,536 (16 бит)
Диаметр корпуса: 60 мм
Прочный вал, слепой полый вал, сквозной полый вал
Класс защиты: IP65/IP67
Интерфейсы связи: TTL RS 422, HTL Push Pull, Sin/Cos
Тип подключения: разъем M12 или M23, или универсальный кабель
Программируемый, компактная глубина установки, возможна удаленная установка нуля

Ваши преимущества

Программируемость энкодера приводит к снижению затрат на хранение, высокой доступности машины и легкой и быстрой установке
Гибкая адаптация к специфической ситуации установки
Высокое разрешение до 16 бит позволяет использовать в приложениях с высокими требованиями к точности измерений
Корпус из нержавеющей стали обеспечивает высокую устойчивость к внешним воздействиям
Долговечная и надежная работа благодаря высокому классу защиты, термостойкости и долговечности подшипников
Отличная концентричность даже на высоких скоростях
Простота монтажа благодаря компактным размерам, когда пространство для установки ограничено

Применения

Области применения
Измерение положения, скорости и перемещения в автоматизации заводов и логистики, например, в пищевой и напитковой промышленности, медицинской технологии, деревообработке, в наружных приложениях в портах или на оффшорных установках, печатных машинах
