Обзор

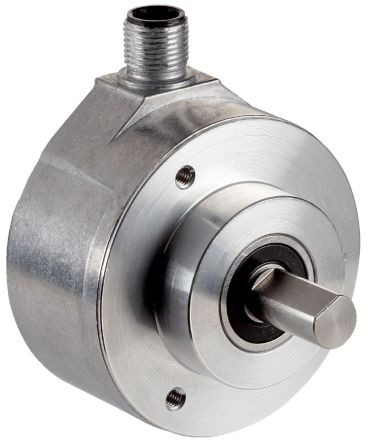

Инкрементные энкодеры имеют прочный вал с фланцем для лицевой установки размером 10 мм x 19 мм. Они используют интерфейс связи, работающий в диапазоне от 4,5 В до 32 В, поддерживающий TTL, HTL и программируемые протоколы. Эти энкодеры подключаются через разъем типа male, M12, с 8 контактами, расположенными радиально. Каждое вращение генерирует 65 536 импульсов, а особенностью этих энкодеров является предустановленные 5000 линий HTL. Высококачественный инкрементный энкодер диаметром 60 мм обладает множеством механических и электрических интерфейсов, а также корпусом, выполненным из алюминия или нержавеющей стали. Пользователи имеют возможность самостоятельно программировать энкодер, если это необходимо.

Выдающейся особенностью является множество вариантов программирования электрических параметров, таких как уровень выходного сигнала, количество импульсов на оборот или ширина нулевого импульса. Эта универсальность делает DFS60 высоко подходящим для требовательных приложений. С высоким классом защиты, широким диапазоном температур и надежно спроектированными шариковыми подшипниками, DFS60 обеспечивает долговечность, что делает его идеальным энкодером для промышленных приложений, подвергающихся воздействию жестких условий окружающей среды.

Кратко

Импульсы на оборот: до 65 536 (16 бит)
Диаметр корпуса: 60 мм
Прочный вал, слепой полый вал, сквозной полый вал
Класс защиты: IP65/IP67
Интерфейсы связи: TTL RS 422, HTL Push Pull, Sin/Cos
Тип подключения: разъем male M12 или M23, или универсальный кабель
Программируемый, компактная установка, возможна удаленная установка нуля

Ваши преимущества

Программируемость энкодера приводит к снижению затрат на хранение, высокой доступности машин и легкой и быстрой установке
Гибкая адаптация к специфической установочной ситуации приложения
Высокое разрешение до 16 бит позволяет использовать в приложениях с высокими требованиями к точности измерений
Корпус из нержавеющей стали обеспечивает высокую стойкость к воздействию окружающей среды
Долговечная и надежная работа благодаря высокому классу защиты, термостойкости и долговечности подшипников
Отличная центровка даже на высоких скоростях
Простая установка благодаря компактным размерам, когда пространство для установки ограничено

Применения

Области применения
Измерение положения, скорости и перемещения в автоматизации заводов и логистики, например, в пищевой и напитковой промышленности, медицинской технологии, деревообработке, в уличных приложениях в портах или на оффшорных установках, печатных машинах
