Обзор

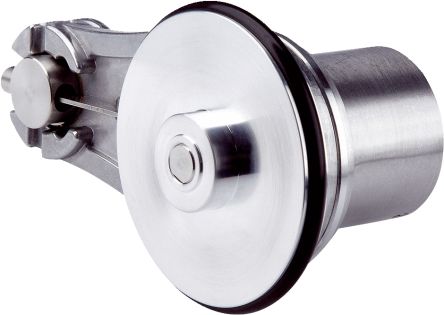

Энкодер с измерительным колесом DBV50 представляет собой систему измерительного колеса для измерения линейных перемещений. Он состоит из инкрементального энкодера DBS50, алюминиевого измерительного колеса диаметром 200 мм и пружинного рычага. Максимальное разрешение составляет 0.08 мм на импульс. Пружинный рычаг имеет максимальный ход пружины 14 мм, максимальную силу пружины 20 N и оснащен удобной настройкой предварительного натяжения для повторяемой установки предварительного натяжения пружины. Ограничитель хода пружины защищает пружину от перегрузки.

Энкодер может быть повёрнут и установлен с обеих сторон пружинного рычага; прокладка кабеля может быть адаптирована к приложению. Система измерительного колеса может быть поставлена с многочисленными электрическими интерфейсами, возможностями подключения и разрешениями.

Кратко

Расстояние между осями: 63.5 мм
Окружность измерительного колеса: 200 мм
Разрешение: 0.08 мм на импульс, 12.5 импульсов на мм
Макс. ход пружины: 14 мм, механически ограниченный, макс. сила пружины: 21 N
Поворот энкодера с шагом 30°
Энкодер может быть установлен с обеих сторон пружинного рычага, поддержка колеса сверху и снизу
Регулируемое предварительное натяжение пружины

Ваши преимущества

Компактная, экономящая пространство система измерительного колеса с небольшой глубиной установки
Большой ход пружины и высокая сила прижатия для компенсации неровностей измеряемой поверхности
Легкая и повторяемая настройка предварительного натяжения пружины
Предотвращает сбои в системе, ограничивая ход пружины для защиты пружины от перегрузки
Высокая адаптивность к различным приложениям благодаря множеству вариантов установки энкодера на пружинном рычаге
Надежная работа благодаря надежному энкодеру с высокой радиальной нагрузкой
Многочисленные электрические интерфейсы, возможности подключения и разрешения

Применения

Измерение положения, скорости и расстояния в приложениях с линейными перемещениями в складской логистике и машиностроении.
Конвейерные ленты
Деревообрабатывающая промышленность
Лазерные и струйные принтеры для этикеток, упаковки и бутылок
Шаттловые системы в складской логистике
Системы измерения объема и взвешивания
Упаковочные машины
