Обзор

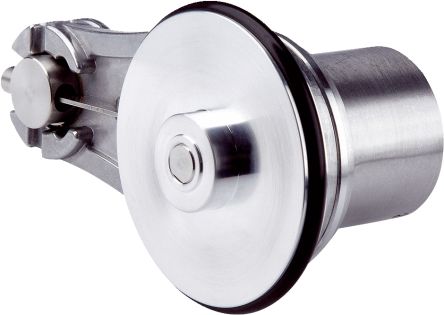

DBV50 энкодер с измерительным колесом - это система измерительного колеса для измерения линейных перемещений. Она состоит из инкрементального энкодера DBS50, алюминиевого измерительного колеса диаметром 200 мм и пружинного рычага. Максимальное разрешение составляет 0.08 мм на импульс. Пружинный рычаг имеет максимальный ход пружины 14 мм, максимальную силу пружины 20 Н и удобную настройку предварительного натяжения для повторяемой настройки предварительного натяжения пружины.

Ограничитель хода пружины защищает пружину от перегрузки. Энкодер может быть повёрнут и установлен с обеих сторон пружинного рычага; прокладка кабеля может быть адаптирована к приложению. Система измерительного колеса может быть поставлена с многочисленными электрическими интерфейсами, возможностями подключения и разрешениями.

Кратко

Расстояние между осями: 63.5 мм
Окружность измерительного колеса: 200 мм
Разрешение: 0.08 мм на импульс, 12.5 импульсов на мм
Макс. ход пружины: 14 мм, механически ограниченный, макс. сила пружины: 21 Н
Поворот энкодера на 30°
Энкодер может быть установлен с обеих сторон пружинного рычага, поддержка колеса сверху и снизу
Регулируемое предварительное натяжение пружины

Ваши преимущества

Компактная, экономящая место система измерительного колеса с небольшой глубиной установки
Большой ход пружины и высокая сила прижатия для компенсации неровностей измеряемой поверхности
Легкая и повторяемая настройка предварительного натяжения пружины
Предотвращает сбои системы, ограничивая ход пружины для защиты пружины от перегрузки
Высокая адаптивность к различным приложениям благодаря множеству вариантов монтажа энкодера на пружинном рычаге
Надежная работа благодаря надежному энкодеру с высокой радиальной нагрузкой
Многочисленные электрические интерфейсы, возможности подключения и разрешения

Применения

Области применения
Измерение положения, скорости и расстояния в приложениях с линейными перемещениями в складской логистике и машиностроении.
Конвейерные ленты
Деревообрабатывающая промышленность
Лазерные и струйные принтеры для этикеток, упаковки и бутылок
Шаттл-системы
