Обзор

На первый взгляд

Крепление на лицевой стороне и сервопривод с различными отверстиями
Пустотелые валы до 5/8 дюймов в диаметре, опционально изолированные; передняя и задняя зажимы
Диаметр корпуса 58 mm, компактная глубина установки
Количество линий до 10,000 импульсов
Подключение кабеля, M12 и M23 мужской разъем, радиальное
TTL/HTL и TTL интерфейсы с диапазоном напряжения 4.5 V DC ... 30 V DC

Ваши преимущества

Разнообразные варианты установки благодаря различным фланцам и валам, а также фланцам и статорам с различными схемами сборки
Зажим пустотелого вала на заднем корпусе облегчает установку
Различные типы подключения обеспечивают гибкость в прокладке кабелей
Компактные размеры корпуса экономят ценное пространство
Энкодер защищен от высоких температур и токов вала благодаря изолированному пустотелому валу
Прочная конструкция с большим расстоянием между подшипниками позволяет выдерживать большие нагрузки на вал и обеспечивает более длительный срок службы
Всего несколько вариантов продуктов благодаря электрическим интерфейсам с большим диапазоном напряжения, что снижает затраты на хранение

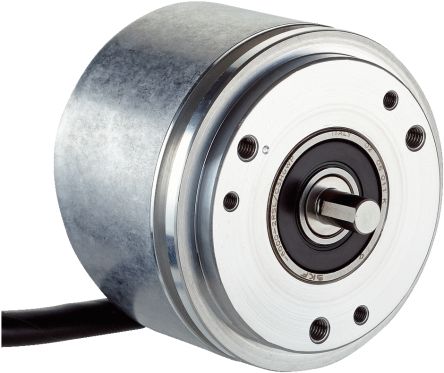

DBS60 Core - это прочный инкрементальный энкодер диаметром 58 mm и компактной глубиной монтажа. Портфель включает модели с твердой осью с фланцем для лицевой установки и сервоприводом, а также конструкции с пустотелыми валами (слепые/сквозные пустотелые валы) для валов до размера 5/8 дюймов (15.875 mm). Пустотелые валы доступны с изоляцией вала и с зажимом на заднем корпусе по запросу. В дополнение к стандартным интерфейсам для TTL и HTL, DBS60 Core также предлагает два универсальных интерфейса с большим диапазоном напряжения, которые объединяют 5 V TTL и 24 V HTL, а также 5 V TTL и 24 V TTL в одной версии. Благодаря высокой степени защиты, прочной конструкции и разрешению до 10,000 импульсов, DBS60 Core является идеальным продуктом для стандартного использования в различных отраслях.

Применения

Измерение положения, скорости и расстояния в приложениях с низкими и средними требованиями к энкодеру.
Разработан для приложений в автоматизации фабрик и логистики, например, в
Асинхронные двигатели
Лифты
Упаковочные машины
Складская и транспортная логистика
Измерение скорости конвейера роликов
Измерение скорости на слатном конвейере
Точное мониторинг высоты устройств печатных плат
Определение и мониторинг положения на транспортных системах
Плавное ускорение и замедление лифтовых кабин
Измерение скорости на лифтовом двигателе
Мониторинг скорости и положения лифтовых кабин с энкодерами
Мониторинг скорости в эскалаторах с инкрементальным энкодером
Контроль ширины и диаметра катушек во время намотки
