Обзор

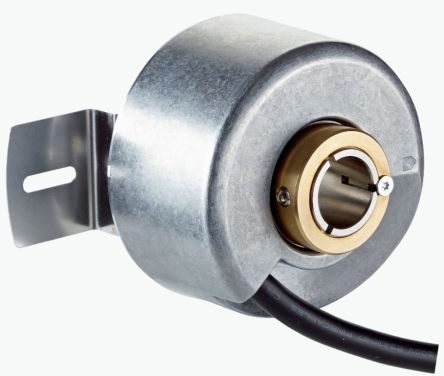

Инкрементальные энкодеры имеют сквозной полый вал с задним зажимом 14 mm. Они используют интерфейс связи, работающий при 10 V до 27 V, поддерживающий протоколы HTL и Push-pull. Эти энкодеры подключаются через 5-жильный кабель с разъемом SUB-D, длиной 5.2 m (-0/+80 mm), с индивидуальным назначением контактов. Каждое вращение генерирует 100 импульсов. Тип фланца - это статическое соединение с прорезными отверстиями и окружностью для винтов от 63 mm до 83 mm, с 5 mm проставкой для фиксации. Примечательно, что кабель имеет экранирование, подключенное к разъему SUB-D, и изготовлен из материала PUR для гибкого использования. Прочный инкрементальный энкодер диаметром 60 mm и небольшой глубиной установки. Устройство доступно в алюминиевом или нержавеющем стальном корпусе и предлагает множество механических интерфейсов.

Варианты DBS60 Inox могут выдерживать жесткие условия окружающей среды благодаря полностью нержавеющей конструкции и прочному уплотнению вала. Вариант IP69K DBS60I-W с запатентованным дефлекторным экраном является идеальным решением для приложений в условиях мойки. В дополнение к интерфейсам для TTL и HTL, DBS60 также предлагает два универсальных интерфейса с широким диапазоном напряжения. Благодаря высокому классу защиты, прочной конструкции и разрешению до 10,000 импульсов на разрешение, DBS60 подходит для применения в различных отраслях.

Кратко

Импульсы на оборот: до 10,000
Диаметр корпуса: 60 mm
Сплошной вал, слепой полый вал и сквозной полый вал
Класс защиты: IP67, IP69K
Коммуникационные интерфейсы: TTL/RS-422, HTL/Push Pull, универсальный интерфейс (TTL, HTL)
Тип подключения: разъем M12 или M23, кабель, кабель с разъемом M12 или M23
Корпус из нержавеющей стали или алюминия

Ваши преимущества

Разнообразные варианты установки и типы подключения позволяют гибкую проводку
Компактные размеры корпуса экономят ценное пространство
Благодаря изолированным полым валам, энкодер защищен от повреждений от вихревых токов или более высоких температур, передаваемых валом
Корпус из нержавеющей стали обеспечивает защиту от коррозии от воздействия окружающей среды
Защита от проникновения воды с классом защиты до IP69K
Надежная работа в жестких условиях мойки с горячей водой и высоким давлением в пищевой и напитковой промышленности

Применения

Области применения
Измерение положения, скорости и перемещения в автоматизации заводов и логистики, например, в складской и транспортной логистике, пищевой и напитковой промышленности, медицинской технологии, в портах и на морских установках, асинхронные двигатели, e
