Обзор

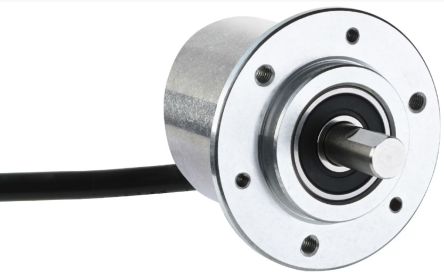

Инкрементные энкодеры имеют сплошной вал с фланцем для лицевой установки размером 5/16" x 19 мм. Они используют интерфейс связи, работающий при 4.5 V до 5.5 V, поддерживающий как TTL, так и RS-422 протоколы. Эти энкодеры подключаются через универсальный 8-жильный кабель длиной 0.5 м. Каждое вращение генерирует 1,024 импульса. Примечательно, что сплошной вал имеет диаметр 5/16" и длину 19 мм, с плоской формой по всей длине. Инкрементный энкодер DBS36/50 характеризуется высокой механической гибкостью, отличными техническими характеристиками и множеством вариантов.

Энкодеры доступны с диаметрами корпуса 36 мм и 50 мм, а также различными слепыми полыми валами и сплошными валами. Благодаря различным паттернам монтажных отверстий, сервозажимам и сервогротам, а также универсальным статорам, устройства DBS36/50 предлагают обширные варианты монтажа. Все модели имеют компактные размеры и универсальное соединение кабеля. Это позволяет как осевую, так и радиальную прокладку кабеля.

Кратко

Импульсы на оборот: до 2,500
Диаметр корпуса: 36 мм или 50 мм
Сплошной вал и слепой полый вал
Класс защиты: IP65
Интерфейсы связи: TTL/RS-422, HTL/Push Pull, Open Collector
Тип соединения: Кабель, кабель с мужским разъемом M12 или M23

Ваши преимущества

Гибкое соединение кабеля делает установку гибкой и легкой, особенно когда пространство ограничено
Подходит для применения: Множество вариантов монтажа благодаря различным фланцам и универсальным статорам
Может использоваться на международном уровне благодаря валам как в метрических, так и дюймовых размерах
Высокая механическая гибкость и большой выбор поддерживаемых аксессуаров обеспечивают возможность использования вариантов в различных приложениях
Компактный диаметр корпуса экономит ценное пространство
Энкодер имеет более длительный срок службы и более надежен в эксплуатации благодаря высокому классу защиты, диапазону температур и сроку хранения

Применения

Области применения
Позиционирование и измерение скорости, например, в текстильной промышленности, стекольной промышленности, приводной технологии, технологии хранения и конвейеров, в упаковочных машинах, печатных машинах и лифтах
