Обзор

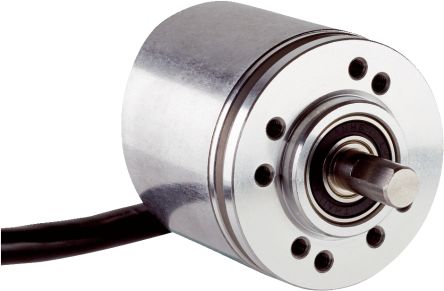

Инкрементальный энкодер DBS36 Core обладает впечатляющей механической гибкостью, отличными техническими характеристиками и множеством вариантов. Доступен слепой полый вал с диаметром вала до 8 мм и фланец для лицевой установки с 6 мм и 1/4" сплошным валом. Тип с фланцем для лицевой установки предлагает 2 различных фланца с 6 различными схемами крепления и сервогребнем для установки с помощью сервокламп. Тип с полым валом имеет универсальную муфту статора, которая может использоваться для нескольких типичных кругов крепления. Все модели имеют компактные размеры и универсальное кабельное соединение, позволяющее прокладывать кабели в осевом или радиальном направлении.

Кратко

Универсальное кабельное соединение
Типы с слепым полым валом или фланцем для лицевой установки со сплошным валом
Фланец для лицевой установки с 6 схемами крепления и сервогребнем
Коммуникационные интерфейсы: TTL/RS-422, HTL/выдвижной, открытый коллектор
Количество линий от 10 до 2,500 возможно
Температурный диапазон: –20 °C ... +85 °C
Степень защиты: IP65

Ваши преимущества

Универсальное кабельное соединение позволяет использовать устройство в ограниченных пространствах и обеспечивает гибкость прокладки кабелей
Разные фланцы и универсальная муфта статора позволяют устанавливать устройство без изменения применения
Валы в метрическом и американском типах обеспечивают возможность использования по всему миру
Высокая гибкость механического интерфейса энкодеров и доступные аксессуары позволяют использовать один тип в различных приложениях
Компактный диаметр корпуса экономит ценное пространство
Долговечная и надежная работа благодаря высокой степени защиты, термостойкости и сроку службы подшипников

Применения

Позиционирование пилы
Определение положения в модульных транспортных системах
Измерение стеклянных плит
Определение и мониторинг положения на транспортных системах
Позиционирование подъемного шасси
Мониторинг длины дефлекторов с помощью умных датчиков
Обнаружение сплайс-ленты
Позиционирование и измерение скорости на шасси
Мониторинг откатных ворот в зале багажа
Обнаружение скорости автоматизированного направляемого транспортного средства (AGV)
Мониторинг скорости в эскалаторах с инкрементальными энкодерами
Определение положения высокоскоростных ворот
Мониторинг работы конвейера в угольной и синтерной подаче
Измерение скорости конвейера для отливки слитков

Примечание

Детали продукта охватывают всю продуктовую семью. Для получения подробной информации о характеристиках этого конкретного продукта, пожалуйста, обратитесь к техническому паспорту.
