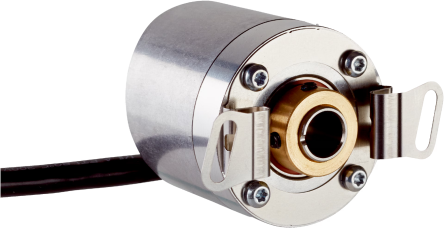

SICK DBS36 Core Series Инкрементальный энкодер, алюминиевый корпус, IP65 - DBS36E-BBAK001024 / 1060147 Этот инкрементальный энкодер обеспечивает точную обратную связь о вращательном положении для систем промышленной автоматизации и управления движением. Разработан для установки в местах, где требуется компактный, прочный датчик, он предоставляет многоканальные инкрементальные сигналы и электрически запирающий импульс для поддержки высокоразрешающего измерения положения и скорости в сложных условиях. Особенности и преимущества • Разрешение 1,024ppr обеспечивает тонкую гранулярность позиционирования для контуров управления
• TTL/RS-422 выходы обеспечивают передачу сигналов, устойчивую к шумам, на расстоянии
• 6-канальная конфигурация поставляет сигналы A, B и опорные сигналы для фазового обнаружения
• Максимальная выходная частота 300kHz поддерживает высокоскоростной мониторинг и управление
• Алюминиевый корпус с рейтингом IP65 устойчив к пыли и брызгам
• Рабочий диапазон до +85°C позволяет использовать в условиях повышенной температуры Применения • Подходит для обратной связи сервомотора в системах заводской автоматизации
• Идеален для определения положения на конвейерах и упаковочном оборудовании
• Используется для мониторинга скорости в вращательных испытательных стендах
• Может использоваться для определения угла вала в суставах робототехники
• Подходит для модернизации существующих установок управления движением Какое электрическое питание требуется для его работы? Он работает от источника питания 4.5 до 5.5 V и потребляет до 50mA без нагрузки, с выходами, ограниченными до 30mA тока нагрузки. Как энкодер подключается к управляющей электронике? Предоставляется универсальный 8-жильный кабель длиной 1.5m с проводкой сигналов TTL/HTL и заземленным экраном, подключенным к стороне корпуса. Какой механический интерфейс вала он использует? Устройство имеет слепой полый вал, принимающий вал с диаметром 8 мм и внутренние компоненты вала из нержавеющей стали. Как он работает под механическим стрессом? Подшипники рассчитаны на около 2x10^9 оборотов, выдерживают удары до 100g и вибрацию до 20g в диапазоне 10Hz–2,000Hz.
