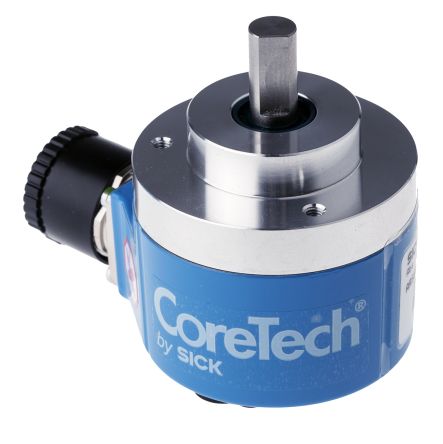

SICK ARS60 Series Absolute Encoder, IP65, 32V Maximum Supply Voltage - ARS60-A4A08192 / 1031447 Этот абсолютный энкодер предоставляет одноповоротную позиционную обратную связь для промышленной автоматизации и систем управления, обеспечивая абсолютные угловые данные через интерфейс SSI-Grey. Разработан для установки на лицевой стороне с прочным валом и радиальным 12-контактным разъемом, он работает в широком диапазоне температур и подходит для электрически шумных сред при использовании экранированных кабелей. Особенности и преимущества • Высокое разрешение одноповорота 8192 шага для точного позиционирования
• Диапазон питания 10V–32V обеспечивает гибкую интеграцию в систему
• Прочный корпус с классом защиты IP65 при установленном разъеме для жестких условий эксплуатации
• Повторяемость σr 0.005° поддерживает жесткие контуры управления
• Срок службы подшипника 3.6x10^9 оборотов минимизирует интервалы обслуживания Применения • Подходит для сервоприводов, требующих точной обратной связи по абсолютной позиции
• Идеален для поворотных индексирующих столов в автоматизации сборки
• Используется с ПЛК, нуждающимися в абсолютном входе позиции SSI
• Может использоваться для обратной связи по двигателю в упаковочном оборудовании
• Подходит для испытательных стендов, требующих высокой повторяемости на протяжении многих циклов Какие варианты разъемов и проводки предусмотрены для интеграции? Установлен радиальный 12-контактный мужской разъем M23 для прямого подключения, рекомендуются экранированные кабели SSI, а также доступны специальные предварительно собранные кабельные сборки для различных длин и стилей разъемов. Какие механические характеристики вала следует учитывать при установке? Энкодер использует конструкцию с прочным валом диаметром 10mm и длиной 18mm, допустимые нагрузки составляют 20 N радиально и 10 N осево, максимальный рабочий момент составляет 0.3 Ncm. Как устройство работает при вибрации и ударах? Оно выдерживает удары до 50g в течение 11ms и вибрацию до 20g в диапазоне 10Hz–2000Hz в соответствии с соответствующими испытаниями EN. Какие ограничения по хранению и эксплуатации применимы? Рабочие температуры варьируются от −20°C до +85°C, а температура хранения от −40°C до +100°C при относительной влажности до 90%, где предотвращается конденсация оптического сканирования.
