Обзор

На первый взгляд

Высококачественный абсолютный энкодер с разрешением до 30 бит (AFM60) или 18 бит (AFS60)
Фланец для лицевой установки, сервофланец, слепой полый вал или сквозной полый вал
Интерфейс SSI, SSI + инкрементальный или SSI + синус/косинус
Разрешение, смещение и т.д. могут быть запрограммированы (в зависимости от типа)
Подключение: разъем M12 или M23 или кабельное соединение
Степень защиты: IP67 (корпус), IP65 (вал)
Рабочая температура: –40 °C ... +100 °C (в зависимости от типа)

Ваши преимущества

Программируемость энкодера приводит к снижению запасов, высокой доступности машин и легкой установке
Точное позиционирование благодаря высокому разрешению
Большой выбор механических интерфейсов и электрических вариантов подключения: подходит для всех приложений
Подходит для приложений с ограниченным пространством (экстремально малая глубина установки 30 мм)
Отличные свойства центровки благодаря большому расстоянию между подшипниками
Подходящие инструменты программирования доступны в качестве аксессуаров для каждого приложения

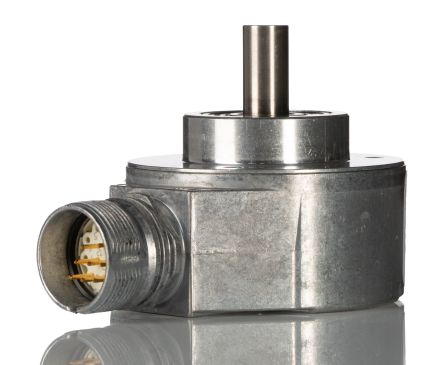

С высоким разрешением до 18 бит (AFS60) или до 30 бит (AFM60) и большим выбором программируемых параметров, абсолютный однооборотный энкодер AFS60 и абсолютный многооборотный энкодер AFM60 устанавливают новые стандарты в области вращающихся энкодеров. Высокое разрешение в сочетании с высокой степенью защиты IP позволяет использовать их в множестве промышленных приложений. Оба энкодера оснащены интерфейсом SSI, в то время как AFM60 также доступен с комбинированными интерфейсами SSI + инкрементальный и SSI + синус/косинус. Расстояние между подшипниками в 30 мм означает, что продуктовая семья AFS60/AFM60 имеет значительно лучшую точность вращения, чем энкодеры с заблокированными шариковыми подшипниками. Тем не менее, несмотря на большое расстояние между подшипниками, AFS60/AFM60 имеют компактный дизайн. Программируемые варианты AFS и AFM60 SSI могут быть запрограммированы с помощью одного и того же программного инструмента на базе ПК (PGT-08-S) или портативного программного инструмента PGT-10-Pro.

Применения

Измерение абсолютного положения с использованием одного или нескольких оборотов в различных машинах и системах, таких как станки, упаковочные системы, машины для обработки древесины, прессы, печатные машины
Назначение полок
Измерение хода пресса с помощью абсолютного энкодера
Регулировка высоты хода пресса
Управление мотором подачи
Мониторинг угла лопасти
Управление азимутом мотора
Управление азимутом мотора
Измерение скорости на двигателе лифта
Мониторинг скорости и положения лифтовых кабин с помощью энкодеров
Определение положения высокоскоростных ворот
Гелиостат – отслеживание в солнечных электростанциях с концентрацией
Позиционирование заслонки в воздуховодной системе
Положение заслонки на входе и выходе у главных вентиляторов
Положение крыши печи для разливки во время второго металлургического процесса
Обнаружение положения крыши на вакуумном дегазаторе во время вторичной металлургии
Обнаружение положения реактора на дегазаторе Ruhrstahl-Heraeus
Положение заслонки на входе и выходе для главных вентиляторов
